1. 概述：

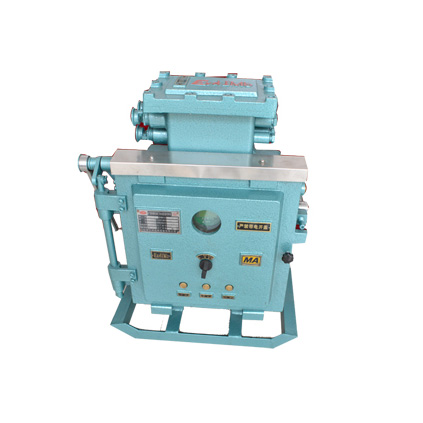

1.1用途：KXJ 0.5/127煤矿用信号急停控制箱：集信号传递、急停、发光显示、通话为一体。该产品体积小、重量轻使用维护方便，发光显示清楚，使用寿命长，通话声音宏亮、清晰、静态无噪声。主要用于煤矿、易燃易爆场所，是皮带运输、绞车提升、作为信号联络、传递信息的理想产品。喇叭、麦克风及通话部分为本安电路。

1.2防爆型式为：矿用隔爆兼本质安全型；防爆标志ExdibI

1.3型号的组成及其代表意义：

   KX：控制箱 J：隔爆兼本安型  0.5：大电流127：大电流电压

隔爆兼本安型

控制箱

1.4正常工作条件：

a)海拔高度不超过2000m（80～116kpa）；

b)环境温度-10℃～+40℃；

c)平均相对湿度≤95%（+25℃）；

d)允许含有甲烷、煤尘等爆炸性混合物；

e)无足以腐蚀破坏金属壳体及电气绝缘性能的气体；

f)无淋水及其它气体侵入；

g)没有强烈振动和颠簸的场所。

h)提供电源的额定电压为127V，波动范围75%~110%

2.工作原理

2.2.1发送声光信号（打点）：1#、2#为电源接线柱，3#为中间接线柱（公用线），按下QT1所有联机各台的3#接线柱和2#接线柱构成电源回路。集成块IC1有电，得电后的IC1发出声音信号和光信号，送给扬声器Y发生和发光二极管LED发光，实现了发送声光信号功能。（也可以在3#和2#接线柱上接入白炽灯泡和电铃实现发送声光信号功能）。

2.2.2受话：受话集成块IC3的电源是通过变压器B1获得的，在没有按下QT2时，受话集成块IC3有电，其它台发出的信号经电源线载波，通过变压器B2的线圈L1和线圈L3偶合，L3感应到的音频信号，经IC3放大后送给扬声器Y发声，实现受话功能。

2.2.3发话：按下QT2、IC2有电，声音经话筒M送入IC2放大后的音频信号，通过变压器B2的L2线圈偶合，L1线圈感应到的音频信号，通过电源线的载波发送到其它各台，实现发话功能。

2.2.4急停按下本安腔内的急停按钮,该按钮闭锁,状态指示灯点亮,同时按钮另一对常开点闭和,通过本安出线螺母接到隔爆腔的本安端子上,其接点容量为0.5A24V.

2.2.5出口：信号器接线腔共有四个接线出口，两个接线出口信号电源送入和送出用；另外一个用于急停闭锁开关的接线用，第四个接线口可接防爆检验合格的白炽灯和电铃用。（也可用作隔爆电源出线）,但白炽灯和电铃必须接在隔爆接线柱上；

3.主要技术特征及工作条件：

3.1制造标准：本产品按照QZCS009-2007《KXJ0.5127煤矿用信号急停控制箱企业标准》制造。

3.2信号器设计为矿用隔爆兼本安型。

3.3工作电压为127V大功耗6W。

3.4急停接点容量0.5A 24V

3.5信号的表达方式为扬声器发声，高亮度发光二极管发光显示,具有数码显示信号点数,具有载波对讲功能。
